Uruchomienie funkcji P(U) jest jedną z metod ograniczania produkowanej mocy czynnej.
Może uchronić falownik przed odłączaniem z powodu wzrostu napięcia w sieci ponad wartość 253 V.
Uruchomienie funkcji P(U) dokonujemy w zakładce Active Power / OV & UV Derate.

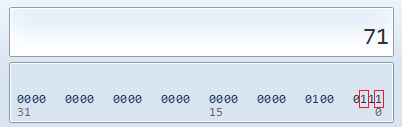

Działanie funkcji uruchamiamy zmieniając parametr Remote Config tak aby bit 0 oraz bit 2 były ustawione na logiczne 1. Znaczenie bitów w tym polu jest następujące. Użyj windowsowego kalkulatora w trybie Programisty.
Bit0：Active power derate
Bit1：remotely on/off control
Bit2：power derate leading by high AC voltage
Bit3：battery charging power derate leading high voltage
Bit4：battery charging power derate by low voltage
Bit5：DRM0
Bit6：logic interface（DRM1-8）
Bit7：reflux power overload（VDE4105）
W moim przypadku po odczytaniu wartości z falownika była tam wartość 66 co oznaczało tylko aktywność parametru remotely on/off control oraz logic interface（DRM1-8 )

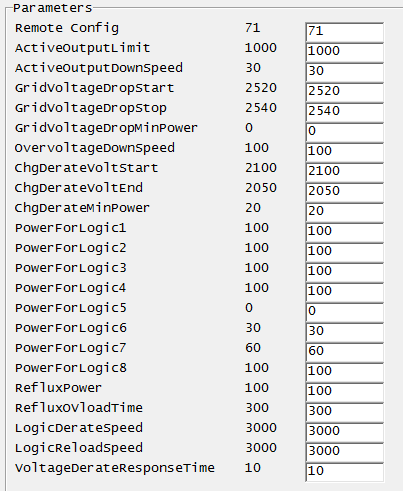

Teraz używając parametrów ActiveOutputLimit / ActiveOutputDownSpeed / GridVoltageDropStart / GridVoltageDropStop / GridVoltageDropMinPower / OvervoltageDownSpeed możemy zarządzać parametrami funkcji P(U). Znaczenie nastaw jest następujące w mojej opinii:
ActiveOutputLimit (zakres 0-1000 [0,1 %]) – odgórny limit produkowanej mocy 1000 oznacza 100%
ActiveOutputDownSpeed (zakres 1-300 [%/min]) – o ile procent moc zostanie zmniejszona po 1 min
GridVoltageDropStart (zakres 0-65535 [0,1 V]) – napięcie początkowe redukcji mocy 2520 (oznacza 252.0 V)
GridVoltageDropStop (zakres 0-65535 [0,1 V]) – napięcie końcowe redukcji mocy 2540 (oznacza 254.0 V)
GridVoltageDropMinPower (zakres 0-100 [1 %]) – procent mocy falownika do jakiej wyhamuje falownik u mnie 0

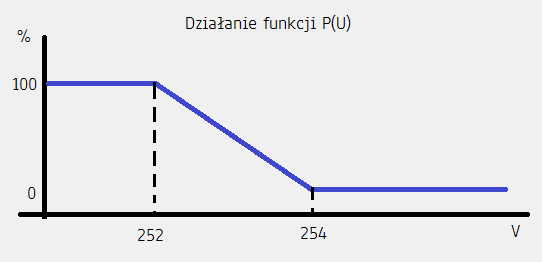

OvervoltageDownSpeed (zakres 1-300 [%/min]) – nachylenie krzywej redukcji, u mnie po 1 min falownik ma zrzucić 100% mocy, tzn. gdyby napięcie przekraczało napięcie końcowe nastawy czyli 254V dla wartości z przedziału 252-254 będzie to robił w odpowiednim stosunku do warunków pracy.
