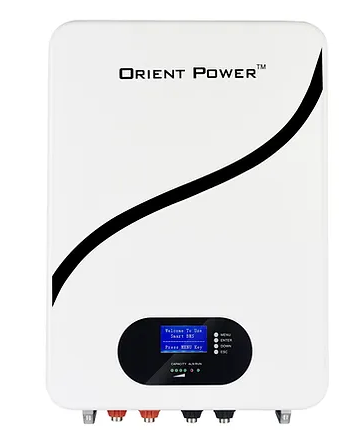

Zestaw OrientPower 5.12kWh zbudowany jest na bazie 100Ah 16 ogniw EVE połączonych w obudowie ściennej z wbudowanym BMS firmy PACE, z niestety pasywnym balanserem. Zestaw posiada 2 pary zacisków śrubowy na śrubę M8, dzięki którym możemy wykonać łańcuch równolegle połączonych zestawów tworząc łącznie baterię o pojemności 16×5.12kWh czyli aż 81,92 kWh energii. Zestaw OrientPower zabezpieczony jest dodatkowo wyłącznikiem DC o prądzie zadziałania 125A, czyli odpada kwestia zabezpieczania dodatkowego baterii. (chociaż jestem zwolennikiem zabezpieczania baterii każdej z osobna bezpiecznikiem topikowym).

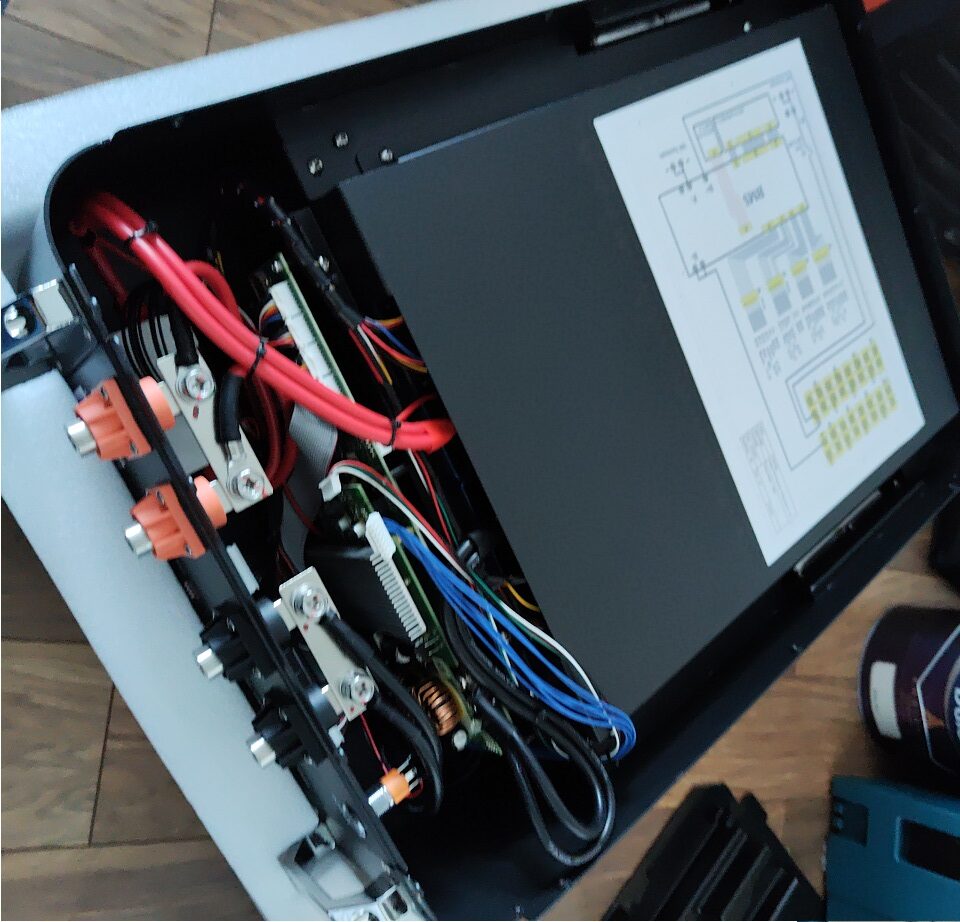

Po zdjęciu obudowy naszym oczom ukazuje się przejrzyście poukładane wnętrze wraz ze schematem połączeń wewnętrznych.

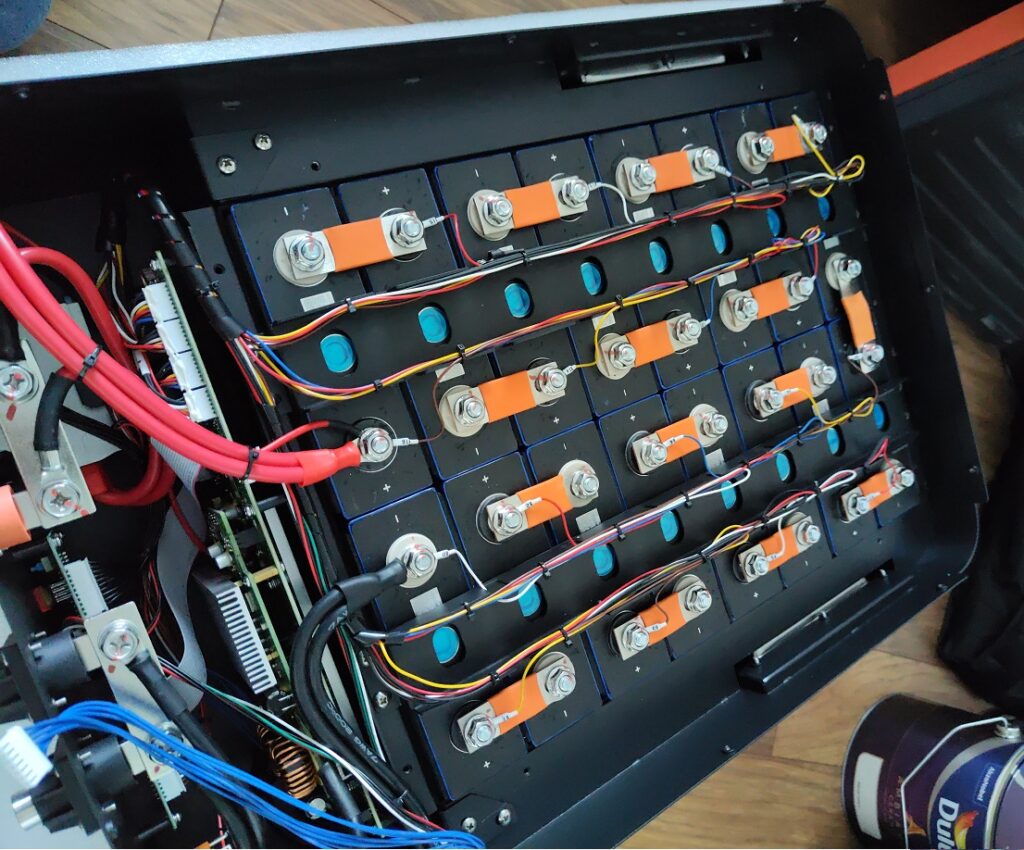

Po zdjęciu dodatkowej osłony dostajemy się do ogniw połączonych giętkimi busbarami.

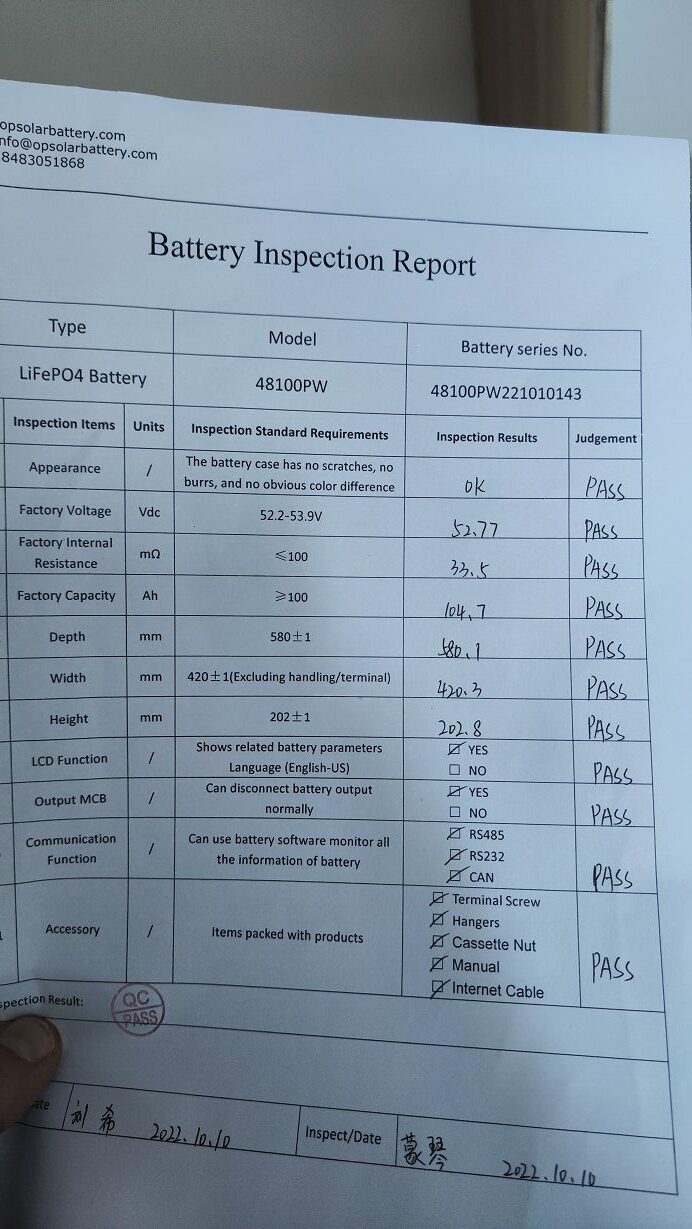

Wszystko czysto i schludnie poukładane, póki co chińczyk prezentuje się doskonale. Do każdego zestawu OrientPower dostarczana jest specyfikacja fabrycznych testów.

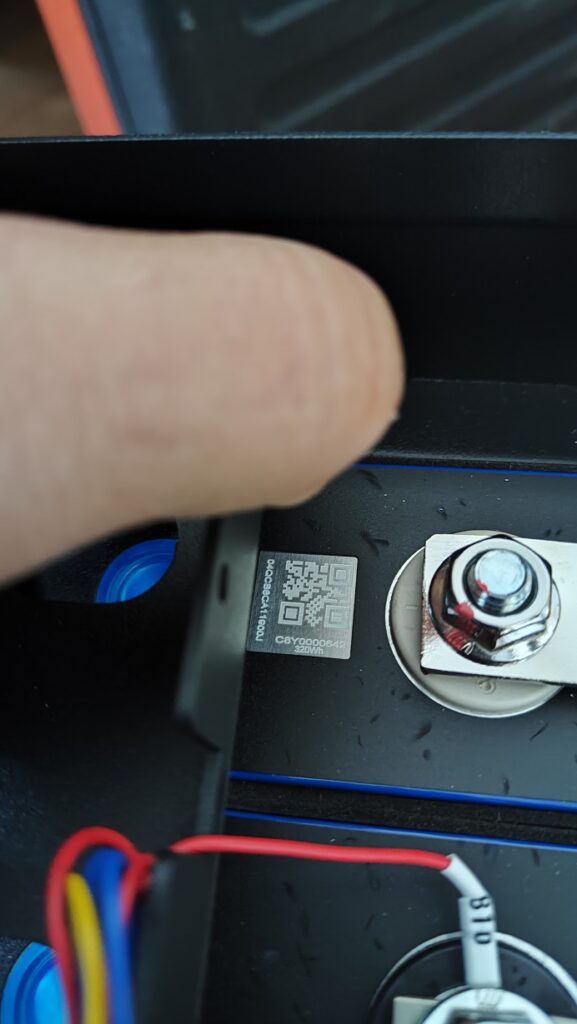

Jak widać bateria wyprodukowana została rok przed zakupem więc trochę przeleżała (zakup listopad 2023). Każde ogniwo posiada swój QR kod który możemy odszukać w aplikacji LFP4 QR Scanner.
Po uruchomieniu zestaw naładowany jest do ok 50%, a napięcia na poszczególnych celach nie różnią się więcej niż 2mV. Póki co jest dobrze.
Środowisko testowe.
Do testu pojemności baterii użyto następującego środowiska testowego:
– falownik hybrydowy Multiplus-II w wersji 5000VA, który posłuży jako generator napięcia 230 AC.
– ładowarka zastosowano zasilacz Wanptek 1,2 kW z płynna regulacją napięcia 0-60 V oraz prądu 0 – 20A.
– obciążenie grzejnik elektryczny pobierający moc 1,2 kW co daje w przeliczeniu na 48V prąd rzędu 22-23A co odpowiada 0,2C pojemności zestawu OrientPower.
– urządzenie pomiarowe Victron SmartShunt DC.
Test numer 1 – ładowanie do poziomu 55,2 V
Pierwszy test wykonano ładowanie do napięcia 55,2V bez wykorzystywania zewnętrznego aktywnego balansera. Ładowanie zakończyło się na poziome 55,2V z rozjazdem celi do poziomu ok 92mV, tak jak się spodziewałem pasywny balanser niewiele pomógł przy przekroczeniu napięcia 3,45V na celę. Parametry rozładowania ustawiłem na poziomie 2,8 V na celę czyli 44,8V łącznie. Prąd rozładowania wynosił 22A pod koniec z uwagi na spadek napięcia wzrósł do 25 A.

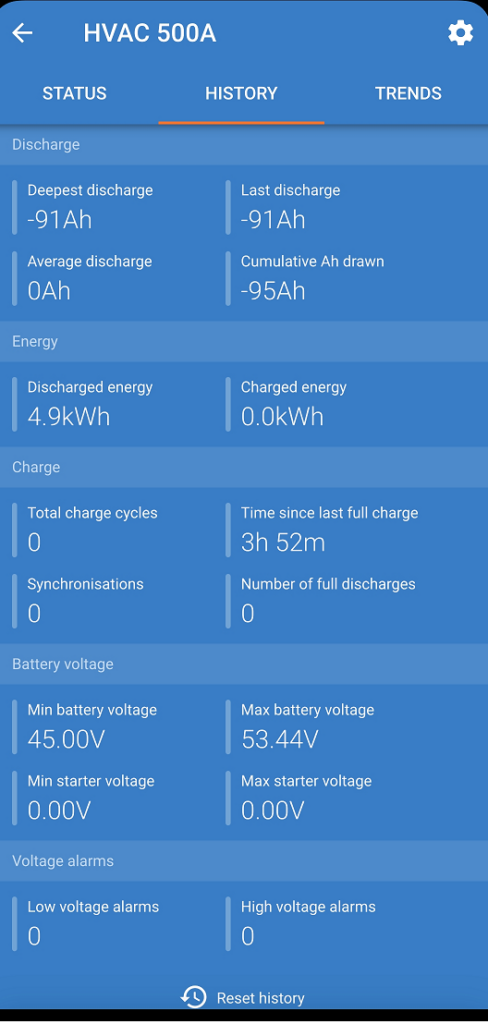

Z baterii udało się uzyskać 4,9 kWh energii, przy czym trzeba zauważyć, że ogniwa LFP4 mogą pracować do 2,5V jednak postanowiłem nie drenować ogniw do napięcia odcięcia przez BMS.
Test numer 2 – ładowanie do poziomu 56,8 V

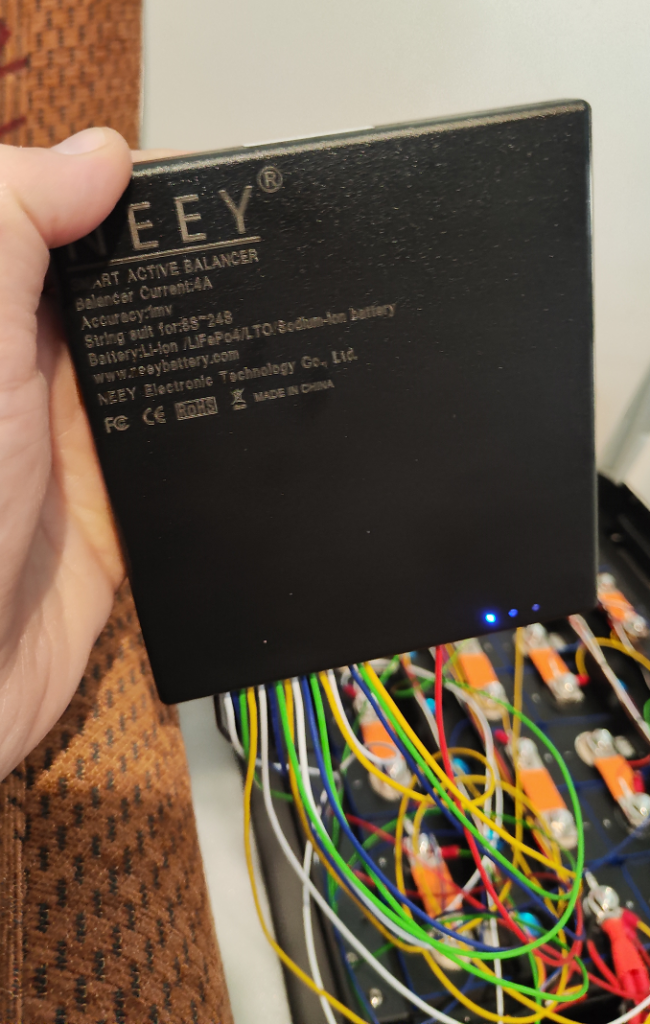

W drugim teście wykonano ładowanie do napięcia 56,8V z wykorzystywania zewnętrznego aktywnego balansera. NEEY 4A. Ładowanie zakończyło się na poziome 56,8V z rozjazdem celi do poziomu ok 3mV.. Parametry rozładowania ponownie ustawiłem na poziomie 2,8 V na celę czyli 44,8V łącznie.
Oto wynik testu po rozładowaniu baterii
Podsumowanie
Po wykonaniu testów jestem zadowolony z zakupu zestawu baterii OrientPower 5.12 kWh w wersji naściennej. Wykonane testy z balansowaniem aktywnym wykazały nominalną wartość pojemności deklarowaną przez producenta. Bateria komunikuje się z systemem Victron po CAN przekazując do systemu stan swojej pracy oraz steruje nastawami ładowania DCL CCL VCL dla całego systemu. Baterie dostępne są wysyłkowo z magazynu w Europie i zwolnione są z jakichkolwiek dodatkowych opłat w chwili obecnej cena za parę czyli 10,24 kWh kształtuje się na poziomie 2.898 EURO. Może da się znaleźć tańsze rozwiązania bezpośrednio u Chińczyka, jednakże postanowiłem zaufać firmie i dopłacić kilka stówek do jakości wykonania.
W kolejnym materiale test balanserów aktywnych NEEY 4A oraz Daly 1A.
